راهنمای کاربرد در شبکههای توزیع برق
در شبکههای برق فشار متوسط، حفظ پایداری، ایمنی و کاهش خاموشیها همیشه یکی از مهمترین چالشهاست. در این مسیر، تجهیزاتی به کار میروند که هرکدام نقشی متفاوت اما مکمل دارند. یکی از این تجهیزات ریکلوزر (Recloser) است.در واقع، ریکلوزر بهعنوان یک کلید قدرت خودکار شناخته میشود که در صورت بروز خطا در شبکه، ابتدا مدار را قطع میکند و سپس پس از مدت زمان مشخص، بهصورت خودکار مجدداً وصل میشود. این فرآیند باعث میشود در صورت وجود خطاهای موقتی، نیازی به مداخله انسانی نباشد. ریکلوزرها معمولاً در شبکههای توزیع فشار متوسط نصب میشوند و میتوانند با تشخیص خطاهای کوتاهمدت، از خاموشی گسترده جلوگیری کنند.
چرا ریکلوزر اهمیت دارد؟
شبکههای توزیع برق با چالشهای لحظهای زیادی مواجه هستند: برخورد شاخه درخت به سیم برق، تغییرات ناگهانی بار، رعد و برق، اتصال لحظهای ناگهانی و … بسیاری از این خطاها موقتی هستند، یعنی بعد از یک یا چند بار قطع و وصل مجدد برق، مشکل خودبهخود برطرف میشود. در چنین شرایطی اگر تنها از تجهیزات حفاظت جدی استفاده کنیم، ممکن است برق چندین مشترک برای مدت طولانی قطع شود؛ بدون اینکه خطا دائمی باشد.
در اینجاست که ریکلوزر نقش خود را نشان میدهد: تجهیزی که خودکار برق را قطع میکند، سپس در صورت برطرف شدن خطا دوباره وصل مینماید.
رله ریکلوزر چگونه کار میکند؟
رله ریکلوزر با دریافت سیگنال از تجهیزات حفاظتی و سنسورهای موجود در شبکه، تشخیص میدهد که نوع خطا موقت است یا دائمی. اگر خطا موقت باشد، ریکلوزر پس از یک بازه زمانی مشخص (مثلاً چند ثانیه)، بهصورت خودکار مدار را وصل میکند.

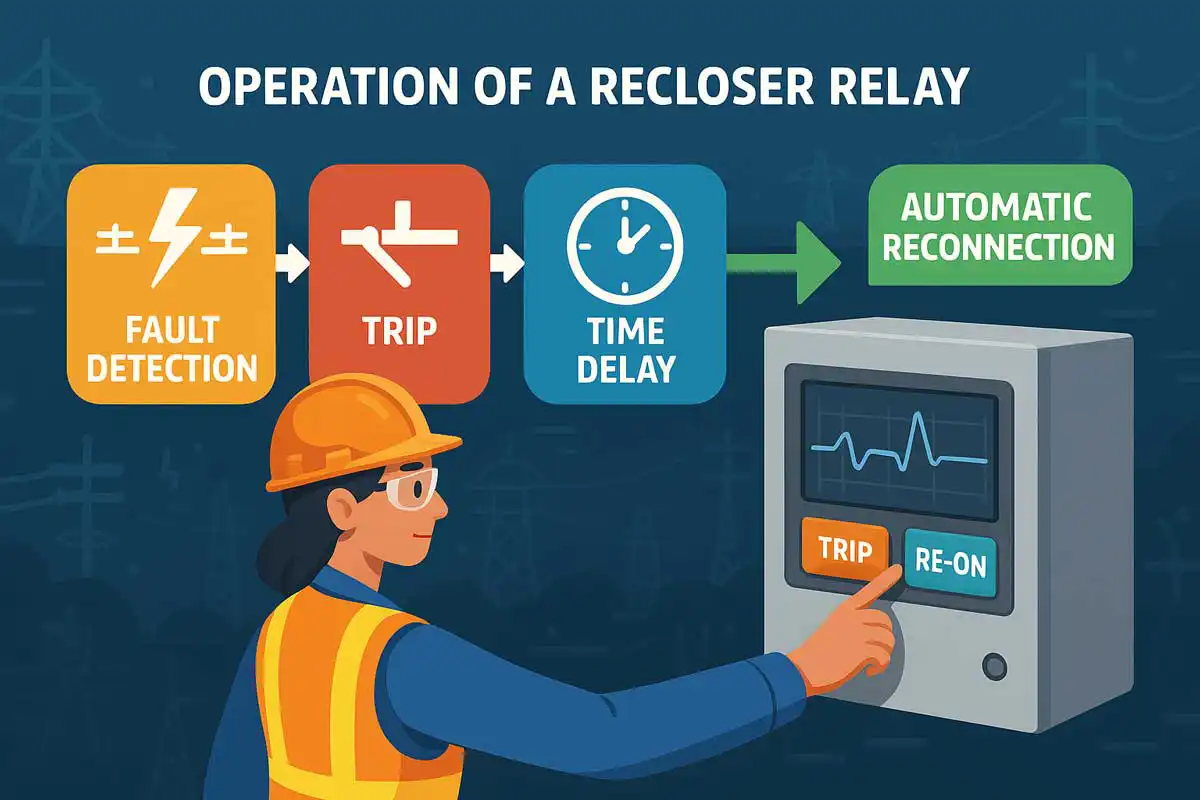

فرآیند عملکرد معمولی رله ریکلوزر به صورت زیر است:
- تشخیص خطا: توسط سنسور جریان یا ولتاژ
- قطع مدار: برای جلوگیری از گسترش خطا
- زمانسنجی: برای بررسی بازگشت شرایط عادی
- وصل مجدد: اگر شرایط طبیعی بازگشته باشد
- تکرار: معمولاً تا ۳ مرتبه مجاز است
- قطع دائم: در صورت تداوم خطا

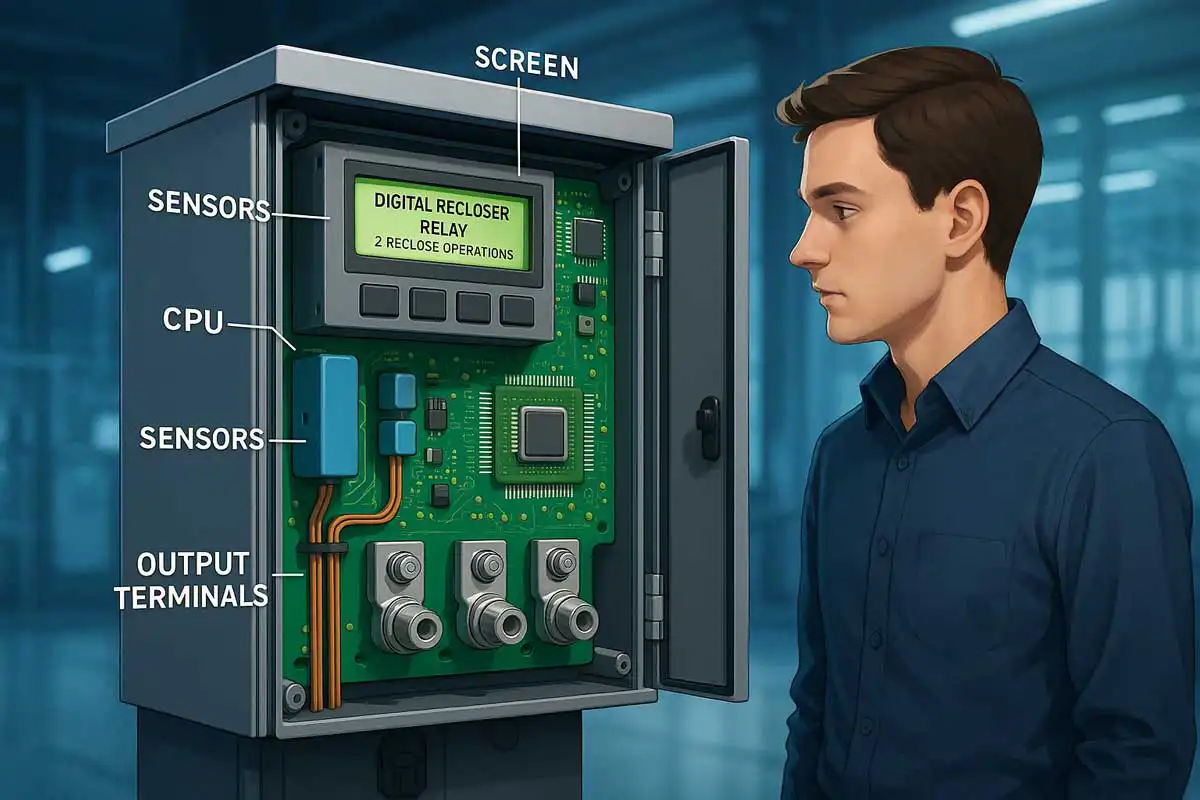

ساختار رله ریکلوزر
رله ریکلوزر از اجزای الکترونیکی و دیجیتالی پیشرفتهای تشکیل شده که شامل:
- پردازنده مرکزی: برای تحلیل دادهها و تصمیمگیری سریع
- سنسورها و ورودیهای جریان/ولتاژ: جهت پایش وضعیت شبکه
- واحد زمانسنجی (Timer): برای تعیین زمان قطع و وصل مجدد
- رابط کاربری و تنظیمات: برای اعمال پارامترهای حفاظتی
- خروجیهای کنترلی: جهت صدور فرمان قطع یا وصل
ساختار رله ریکلوزر به گونهای طراحی شده که در برابر شرایط محیطی سخت، نویز الکتریکی و خطاهای سیگنال مقاوم باشد و عملکرد دقیق داشته باشد.
نقش و عملکرد رله ریکلوزر چیست؟
هدف اصلی از بهکارگیری رله ریکلوزر، کاهش قطعی برق، افزایش پایداری شبکه و حفظ تجهیزات است. بهطور خلاصه، عملکرد آن شامل موارد زیر میشود:
- تشخیص و پاسخ سریع به خطاهای موقت
- بازگرداندن سریع برق به شبکه بدون نیاز به نیروی انسانی
- جلوگیری از قطعیهای طولانی مدت
- افزایش ایمنی مصرفکنندگان و اپراتورها
- کاهش فشار روی پستها و تجهیزات حفاظتی بالادستی
در واقع، ریکلوزر به نوعی همانند یک «هوش مصنوعی» کوچک عمل میکند که در زمان بحران، بدون تأخیر واکنش نشان میدهد.

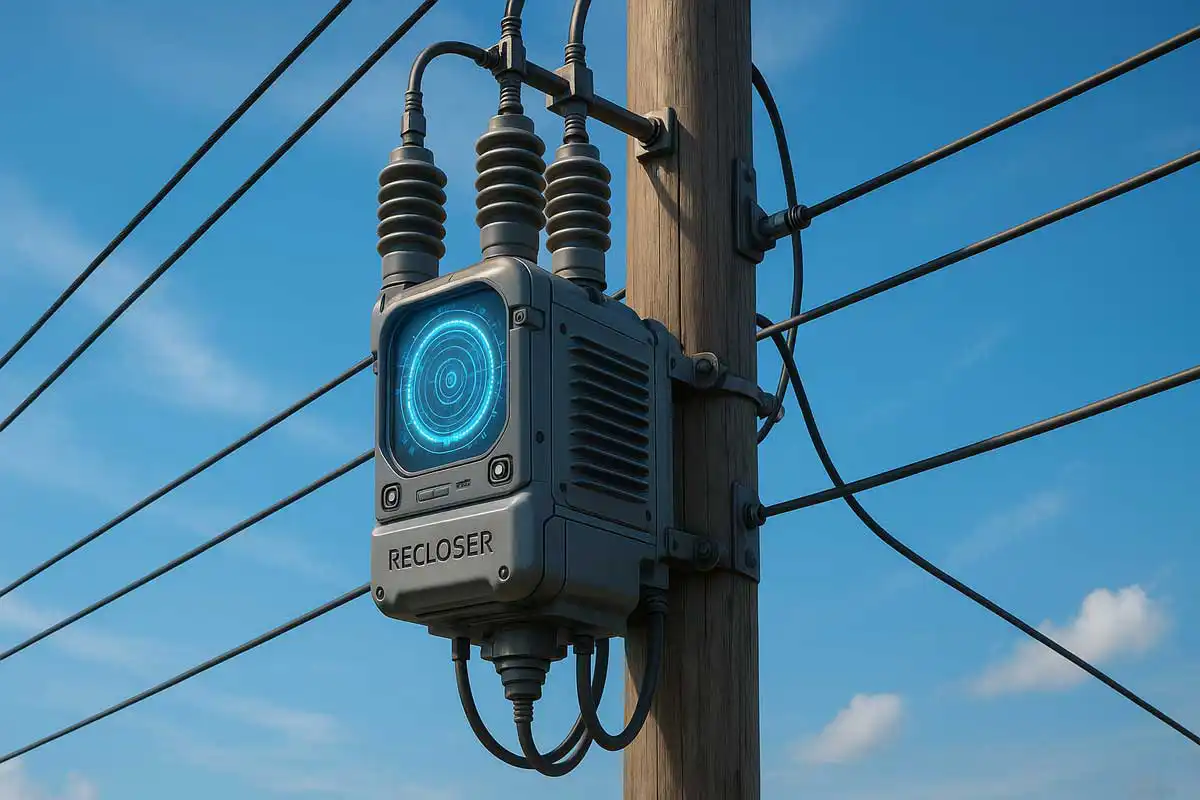

محل و شرایط نصب رله ریکلوزر
رله ریکلوزر معمولاً در نقاط استراتژیک شبکه توزیع نصب میشود. این نقاط میتوانند شامل:
- خطوط ورودی به فیدرهای توزیع
- تقاطع مسیرهای بحرانی
- مناطق با بارهای مهم مانند بیمارستانها یا مراکز صنعتی
شرایط نصب باید بهگونهای باشد که دسترسی آسان برای نگهداری، حفاظت در برابر عوامل محیطی (مانند رطوبت، گردوغبار و تابش خورشید) و ایمنی پرسنل رعایت شود.
همچنین توصیه میشود از کابینتهای حفاظتی برای نصب ریکلوزر در فضای باز استفاده شود.
تفاوت ریکلوزر با سایر تجهیزات حفاظتی
شاید این سوال برای شما پیش بیاید که چه تفاوتی بین ریکلوزر و سایر تجهیزات مثل سکسیونر یا فیوز وجود دارد؟
- ریکلوزر: قابلیت قطع و وصل خودکار دارد. قابلیت بازگشت به حالت عادی دارد.
- سکسیونر: فقط قطعکننده است، بدون قابلیت تشخیص خطا یا وصل مجدد.
- فیوز: پس از عمل حفاظتی، نیاز به تعویض دارد و نمیتواند خودکار وصل شود.
بنابراین، ریکلوزر یک راهحل هوشمندانه و سریع برای شبکههای توزیع برق مدرن است.
تفاوت ریکلوزر و دژنکتور
هر دو تجهیز در شبکههای فشار متوسط به کار میروند اما اهداف و عملکرد آنها متفاوت است. تفاوتهای کلیدی عبارتاند از:
- هدف اصلی:
- ریکلوزر: کاهش خاموشیهای موقت
- دژنکتور: حفاظت دائمی در برابر خطاهای جدی
- نحوه واکنش به خطا:
- ریکلوزر: قطع و وصل خودکار چندباره
- دژنکتور: قطع دائمی در صورت خطا
- نوع خطاهای هدف:
- ریکلوزر: خطاهای گذرا
- دژنکتور: خطاهای جدی و دائمی
- هماهنگی با رله حفاظتی:
- ریکلوزر: معمولاً در سطح هادیهای شبکه
- دژنکتور: در پستها و تابلوها با رله دقیق
مزایا و محدودیتهای ریکلوزر
مزایا
- کاهش خاموشیهای موقت
- نیاز کمتر به حضور اپراتور
- افزایش پایداری شبکه
- عملکرد اتوماتیک در برابر خطاهای کوتاهمدت
محدودیتها
- عملکرد تخصصی در خطاهای موقت دارد، نه همه خطاها
- برای حفاظت کامل در برابر اتصال کوتاه باید با سایر تجهیزات ترکیب شود
- هزینه نصب و راهاندازی بالاتر از کلید ساده
کاربردهای عملی ریکلوزر
ریکلوزر بهطور معمول در موارد زیر استفاده میشود:
- خطوط هوایی طولانی
- شبکههای توزیع شهری و روستایی
- مناطق پرتردد خطا (مثلاً مناطق دارای درختکاری زیاد)
- ورودی فیدرهای اصلی
- در ترکیب با تجهیزات حفاظتی پیچیدهتر
این استفادهها کمک میکند تا در شرایطی که خطا گذراست، برق بیشتر مشترکان بدون نیاز به تعمیرکار وصل بماند.
جدول مقایسه عملکردی ریلکوزر و دژنکتور
| معیار | ریکلوزر | دژنکتور |
| هدف اصلی | کاهش خاموشی موقتی | حفاظت در برابر خطاهای دائمی |
| قطع و وصل خودکار | بله | خیر |
| توان قطع اتصال کوتاه | خیر | بله |
| نیاز به اپراتور | کمتر | بیشتر |
| هماهنگی حفاظتی | محدود | دقیق |
چه زمانی باید از ریکلوزر استفاده کرد؟
انتخاب ریکلوزر بستگی به شرایط شبکه و اهداف بهرهبرداری دارد. بهطور خلاصه:
- اگر شبکه شما در برابر خطاهای موقتی آسیبپذیر است → ریکلوزر مفید است.
- اگر هدف اول پایداری و کاهش خاموشی است → ریکلوزر انتخاب بهتری نسبت به تجهیزی است که فقط قطع دائمی انجام دهد.
- اگر شبکه نیازمند حفاظت کامل و قطع در خطاهای جدی است → باید از دژنکتور یا تجهیزات حفاظتی دیگر نیز استفاده شود.
در بسیاری از شبکههای توزیع، ترکیب ریکلوزر + دژنکتور باعث میشود هر دو هدف کاهش خاموشی و حفاظت دقیق برآورده شود.
سوالات متداول (FAQ)
۱. آیا ریکلوزر میتواند جای دژنکتور را بگیرد؟
خیر؛ نقش آنها متفاوت است ولی در بسیاری از شبکهها مکمل یکدیگر هستند.
۲. آیا همه شبکهها به ریکلوزر نیاز دارند؟
خیر؛ فقط شبکههایی که خطاهای موقتی زیاد دارند یا نیاز به افزایش پایداری دارند.
۳. آیا ریکلوزر در شبکه فشار ضعیف هم کاربرد دارد؟
معمولاً خیر؛ کاربرد اصلی آن در شبکههای فشار متوسط است.
جمعبندی
در پاسخ به این سؤال که ریکلوزر چیست باید گفت این وسیله، یکی از حیاتیترین تجهیزات در سیستمهای توزیع برق است که با عملکرد خودکار، دقت بالا و پایداری در تصمیمگیری، توانسته نقش مهمی در افزایش امنیت و کاهش قطعیهای ناخواسته ایفا کند.
رله ریکلوزر بهعنوان قلب این سیستم، مسئول تشخیص، کنترل و اجرای فرایند حفاظتی است و طراحی دقیق و نصب مناسب آن، تضمینکننده سلامت و کارایی شبکه برق خواهد بود.
