رله ثانویه یکی از تجهیزات کلیدی در سیستم‌های حفاظت و کنترل برق صنعتی است که وظیفه تحلیل، تشخیص و فرمان قطع یا هشدار در صورت بروز خطا را بر عهده دارد. این مقاله به معرفی کامل رله ثانویه، عملکرد، انواع، کاربردها، نحوه تست و تنظیمات آن پرداخته و راهنمایی کامل برای انتخاب، نصب و عیب‌یابی این نوع رله‌ها ارائه می‌دهد.
در سیستم‌های قدرت، حفاظت از تجهیزات و جلوگیری از آسیب‌های ناشی از اتصال کوتاه، اضافه بار یا نوسانات ولتاژ از اهمیت بالایی برخوردار است. رله ثانویه به‌عنوان بخش مهمی از سیستم حفاظتی، نقش کلیدی در تشخیص خطا و ارسال فرمان قطع به کلیدهای قدرت دارد. با پیشرفت فناوری، رله‌های ثانویه از نوع آنالوگ به دیجیتال تبدیل شده‌اند و قابلیت‌های بیشتری را در کنترل و حفاظت فراهم کرده‌اند.
عملکرد رله ثانویه
رله ثانویه سیگنال‌هایی را که از ترانس‌های جریان (CT) و ولتاژ (PT) دریافت می‌کند، آنالیز کرده و در صورت تشخیص هرگونه اختلال یا شرایط غیرعادی مانند جریان زیاد، اتصال زمین یا نوسان فرکانس، فرمان لازم برای قطع مدار را صادر می‌کند. این عملکرد حفاظتی باعث جلوگیری از گسترش خطا و حفاظت از تجهیزات گران‌قیمت می‌شود.

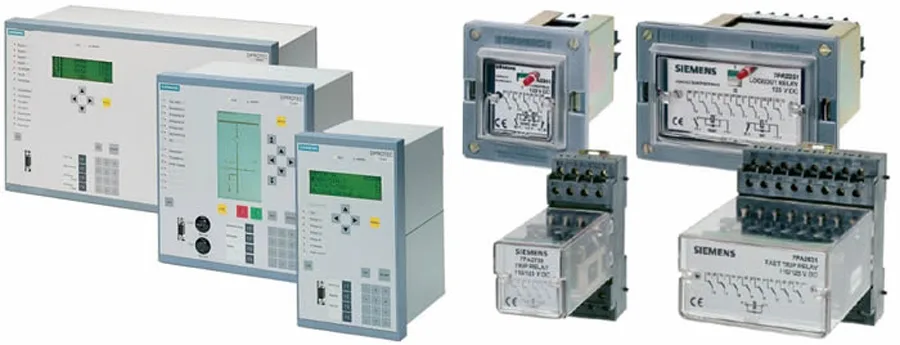

انواع رله ثانویه
رله‌های ثانویه از نظر عملکرد و ساختار به چند نوع تقسیم می‌شوند:
- رله ثانویه اضافه جریان (Overcurrent Relay)
- رله اتصال زمین (Earth Fault Relay)
- رله دیفرانسیل (Differential Relay)
- رله ولتاژ پایین/بالا
- رله فرکانسی
- رله آنالوگ
- رله دیجیتال یا میکروپروسسوری
هرکدام برای نوع خاصی از حفاظت در سیستم برق مورد استفاده قرار می‌گیرند.
کاربرد رله ثانویه
رله‌های ثانویه در تابلوهای برق، پست‌های انتقال و توزیع، نیروگاه‌ها، پالایشگاه‌ها و مراکز داده استفاده می‌شوند. این رله‌ها در هماهنگی با کلیدهای قدرت و تجهیزات اندازه‌گیری برای حفظ ایمنی، پایداری و عملکرد بهینه سیستم برق به کار می‌روند.
اصول کار رله ثانویه
رله ثانویه بر اساس اصل مقایسه‌ی سیگنال‌های ورودی با مقادیر تنظیم‌شده کار می‌کند. اگر مقدار اندازه‌گیری‌شده از حد مجاز فراتر رود، رله فرمان صادر می‌کند. در رله‌های دیجیتال، این فرآیند با استفاده از الگوریتم‌های پردازشی و منطق برنامه‌نویسی انجام می‌شود.
تفاوت رله اولیه و ثانویه
رله اولیه معمولاً مستقیماً در محل تجهیزات نصب می‌شود و عمدتاً برای حفاظت‌های ساده یا داخلی استفاده دارد، در حالی که رله ثانویه در تابلوهای حفاظت و کنترل قرار می‌گیرد و داده‌ها را از ترانس‌های اندازه‌گیری دریافت کرده و در سطح وسیع‌تری از شبکه برق کاربرد دارد.
اجزای رله ثانویه
یک رله ثانویه معمولاً شامل موارد زیر است:
- ورودی CT و PT
- پردازشگر داخلی (در رله دیجیتال)
- واحد تصمیم‌گیری (Decision Logic)
- خروجی فرمان (Relay Output)
- صفحه نمایش یا نمایشگر وضعیت
- پورت‌های ارتباطی (RS-485, Ethernet) در مدل‌های مدرن

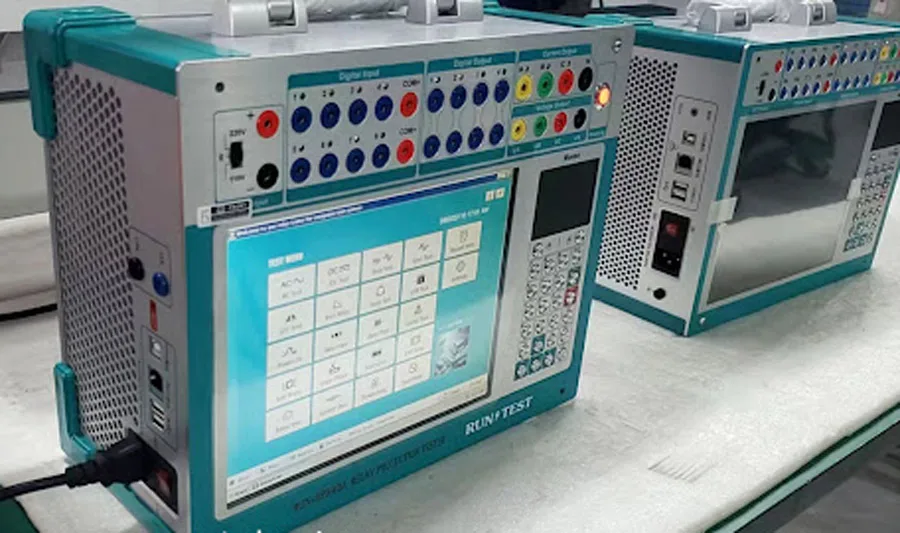

نحوه تست رله ثانویه
برای اطمینان از عملکرد درست رله، تست‌هایی مانند تست عملکرد، تست حساسیت، تست زمان پاسخ، و تست تنظیمات انجام می‌شود. این تست‌ها با استفاده از دستگاه‌های تست رله انجام می‌گیرند و معمولاً در دوره‌های زمانی منظم یا قبل از بهره‌برداری انجام می‌شوند.

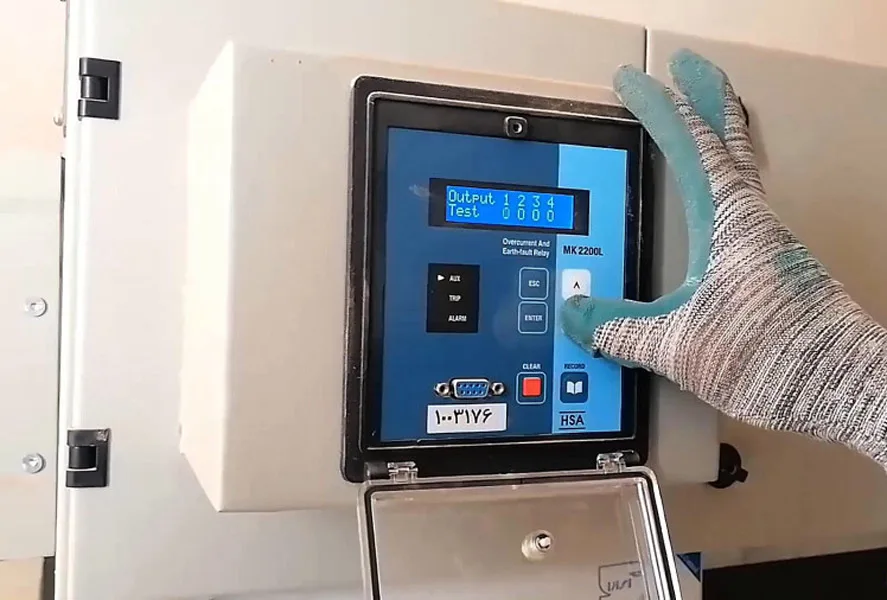

رله ثانویه در تابلو برق
رله ثانویه به‌عنوان مغز سیستم حفاظت در تابلوهای برق صنعتی نصب می‌شود. این رله با دریافت اطلاعات از تجهیزات اندازه‌گیری جریان و ولتاژ، وضعیت مدار را تحلیل کرده و فرمان قطع یا هشدار را به کلید قدرت می‌دهد. محل نصب آن در بخش کنترل و حفاظت تابلو برق است.
تنظیمات رله ثانویه
تنظیمات رله شامل آستانه جریان، زمان پاسخ، نوع خطاهای قابل تشخیص، تنظیمات شبکه و مدهای عملکرد است. این تنظیمات بر اساس نوع بار، شرایط بهره‌برداری و الزامات حفاظتی تعیین می‌شوند و باید دقیق و مطابق استانداردهای حفاظتی انجام شود.
انتخاب رله ثانویه
برای انتخاب رله مناسب باید موارد زیر را در نظر گرفت:
- نوع کاربرد (حفاظت موتور، ترانس، باس‌بار و…)
- ولتاژ و جریان نامی
- نوع سیستم (سه‌فاز یا تک‌فاز)
- قابلیت‌های ارتباطی
- سازگاری با سیستم‌های کنترلی و SCADA
رله‌های دیجیتال امروزی امکانات وسیعی در تنظیم، مانیتورینگ و اتصال به شبکه دارند.
مزایای رله ثانویه
- دقت بالا در تشخیص خطا
- قابلیت تنظیم پارامترها
- عملکرد سریع و قابل اطمینان
- قابلیت اتصال به سیستم مانیتورینگ
- کاهش خطر آسیب به تجهیزات
- ثبت و ذخیره وقایع حفاظتی برای تحلیل‌های بعدی
عیب یابی رله ثانویه
عیب‌یابی رله شامل بررسی ورودی‌ها، صحت تنظیمات، بررسی خروجی فرمان و صحت عملکرد نرم‌افزاری یا سخت‌افزاری آن است. در رله‌های دیجیتال، لاگ‌فایل‌ها و داده‌های ثبت‌شده به عیب‌یابی سریع کمک می‌کنند.
رله ثانویه دیجیتال
رله‌های دیجیتال با استفاده از پردازنده‌های میکروکنترلری، امکان تحلیل پیچیده سیگنال، ثبت وقایع، و ارتباط با سیستم‌های مانیتورینگ را دارند. این رله‌ها جایگزین رله‌های الکترومکانیکی شده‌اند و از دقت و سرعت بالاتری برخوردارند.
رله ثانویه آنالوگ
رله آنالوگ بر پایه مدارهای الکترونیکی ساده عمل می‌کند و عمدتاً برای حفاظت‌های ساده‌تر به کار می‌رود. این رله‌ها قابل تنظیم به صورت دستی هستند و معمولاً فاقد قابلیت‌های ثبت یا ارتباطی هستند.
رله ثانویه اضافه جریان
این نوع رله زمانی عمل می‌کند که جریان عبوری از مقدار تنظیم‌شده بیشتر شود. در حفاظت خطوط، ترانس‌ها و تجهیزات حساس کاربرد دارد و اغلب اولین مرحله از حفاظت در سیستم‌هاست.
رله ثانویه اتصال زمین
برای تشخیص نشت جریان به زمین استفاده می‌شود. این رله‌ها بسیار حیاتی هستند و در حفاظت پرسنل و تجهیزات در برابر خطر برق‌گرفتگی یا آتش‌سوزی کاربرد دارند.
رله ثانویه دیفرانسیل
این رله با مقایسه جریان ورودی و خروجی از یک تجهیز (مثل ترانس یا ژنراتور) خطاهای داخلی را تشخیص می‌دهد. بسیار حساس است و یکی از مؤثرترین روش‌های حفاظتی محسوب می‌شود.
نصب رله ثانویه
نصب رله باید در تابلو برق بر اساس استانداردهای الکتریکی، با رعایت اصول ایمنی و سیم‌کشی صحیح انجام شود. رله باید به درستی به CT، PT و سیستم مانیتورینگ متصل گردد.
استانداردهای رله ثانویه
رله‌های ثانویه باید با استانداردهایی مانند IEC 60255, ANSI, و IEEE هم‌خوانی داشته باشند. این استانداردها الزامات طراحی، عملکرد، ایمنی و تست رله‌ها را مشخص می‌کنند.
سوالات متداول
رله ثانویه چیست و چه وظیفه‌ای دارد؟
رله ثانویه دستگاهی حفاظتی است که با دریافت اطلاعات از تجهیزات اندازه‌گیری، عملکرد مدار را بررسی کرده و در صورت تشخیص خطا، فرمان قطع یا هشدار صادر می‌کند. وظیفه اصلی آن جلوگیری از آسیب به تجهیزات و اطمینان از عملکرد ایمن سیستم برق است.
تفاوت رله ثانویه با رله اولیه چیست؟
رله اولیه مستقیماً در کنار تجهیزات عمل می‌کند و حفاظت‌های ساده‌تری ارائه می‌دهد، در حالی که رله ثانویه در تابلوهای کنترلی نصب شده و با اطلاعات ورودی از ترانس‌های اندازه‌گیری کار می‌کند. رله ثانویه معمولاً عملکرد پیچیده‌تر و دقیق‌تری دارد.
چطور یک رله ثانویه مناسب انتخاب کنیم؟
انتخاب رله بستگی به نوع حفاظت مورد نیاز (جریان، زمین، دیفرانسیل و…)، ولتاژ کاری، نوع شبکه و امکانات مورد انتظار مانند ارتباط‌پذیری و قابلیت تنظیم دارد. استفاده از برندهای معتبر و رله‌های دیجیتال می‌تواند امکانات بیشتری در اختیار شما قرار دهد.
رله ثانویه دیجیتال بهتر است یا آنالوگ؟
رله دیجیتال به دلیل دقت بالا، قابلیت تنظیم آسان، ثبت رخدادها و امکان ارتباط با شبکه‌های SCADA نسبت به رله آنالوگ برتری دارد. امروزه بیشتر کاربردهای صنعتی از رله‌های دیجیتال بهره می‌برند.
تست رله ثانویه چگونه انجام می‌شود؟
با استفاده از دستگاه تست رله، می‌توان سیگنال‌های شبیه‌سازی‌شده به رله اعمال کرده و پاسخ آن را بررسی کرد. این کار باید طبق دستورالعمل سازنده و استانداردهای ایمنی انجام شود.
نتیجه‌گیری
رله ثانویه بخش جدایی‌ناپذیر سیستم‌های حفاظتی در شبکه‌های برق است. شناخت عملکرد، انواع، کاربردها و اصول تنظیم این رله‌ها به طراحان، اپراتورها و مهندسان کمک می‌کند تا ایمنی و پایداری سیستم‌های برق را تضمین کنند. با استفاده از رله‌های دیجیتال مدرن می‌توان امکانات پیشرفته‌تری در مدیریت شبکه فراهم کرد.
