سیستم کنترل ESD

در صنایع بزرگ و حساس مانند نفت، گاز و پتروشیمی، موضوع ایمنی و کنترل فرآیندها از اهمیت بالایی برخوردار است. یکی از مهم‌ترین ابزارهای تضمین ایمنی در این صنایع، سیستم کنترل ESD یا Emergency Shut Down System است. این سیستم نقش حیاتی در جلوگیری از وقوع حوادث ناگهانی، انفجارها و آسیب‌های انسانی دارد.

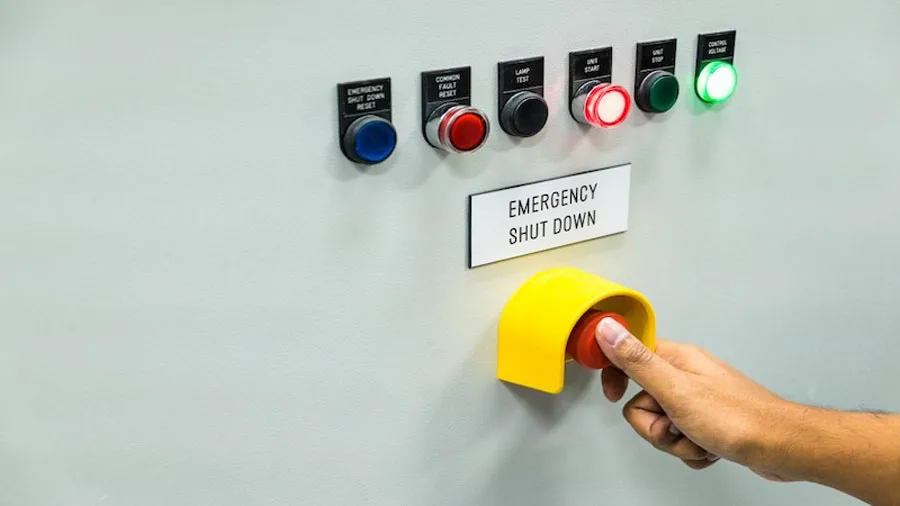

سیستم کنترل ESD به گونه‌ای طراحی شده است که در شرایط خطرناک، به‌صورت خودکار یا دستی فرآیندها را متوقف کرده و از گسترش خطر جلوگیری می‌کند. این سیستم معمولاً در کنار سیستم‌های کنترل فرآیند (DCS) به کار می‌رود تا امنیت و پایداری تجهیزات تضمین شود.

در این مقاله به بررسی کامل ساختار، عملکرد و کاربرد سیستم کنترل ESD در صنایع مختلف می‌پردازیم تا اهمیت آن در ایمنی صنعتی را بهتر درک کنیم.

کاربرد ESD در صنایع

سیستم کنترل ESD یکی از اجزای حیاتی در صنایع فرآیندی است. هدف اصلی آن محافظت از نیروی انسانی، تجهیزات و محیط زیست در شرایط اضطراری است. این سیستم با تشخیص خطراتی مانند نشت گاز، آتش‌سوزی یا افزایش دما، عملیات را به‌صورت ایمن متوقف می‌کند.

در صنایع نفت و گاز، سیستم ESD می‌تواند با دریافت سیگنال از حسگرهای ایمنی، فوراً شیرهای اصلی را ببندد یا برق تجهیزات را قطع کند تا از انفجار جلوگیری شود. در صنایع شیمیایی نیز این سیستم در زمان افزایش فشار یا دمای غیرمجاز، فرآیند را متوقف می‌کند تا از بروز خسارات جلوگیری شود.

در مجموع، کاربرد سیستم کنترل ESD در صنایع به معنای حفظ پایداری سیستم، کاهش ریسک عملیاتی و افزایش طول عمر تجهیزات است.

سیستم توقف اضطراری

سیستم Emergency Shut Down (ESD) همان سیستم توقف اضطراری است که در صورت وقوع خطا یا خطر، فرآیند را به‌صورت ایمن متوقف می‌کند. در واقع، این سیستم به عنوان آخرین خط دفاعی در برابر خطرات عمل می‌کند.

سیستم توقف اضطراری با تحلیل داده‌های حسگرها، در صورت بروز شرایط بحرانی دستور توقف را صادر می‌کند. این توقف می‌تواند شامل قطع گاز، خاموش کردن پمپ‌ها، بستن شیرها یا قطع برق باشد.

در طراحی یک سیستم کنترل ESD، اولویت با ایمنی است نه تداوم فرآیند. به همین دلیل، تمامی اقدامات آن با هدف جلوگیری از فاجعه انجام می‌شود، حتی اگر منجر به توقف کامل تولید شود.

تفاوت ESD و DCS

یکی از سوالات متداول در صنعت، تفاوت بین سیستم کنترل ESD و DCS (Distributed Control System) است. هر دو سیستم نقش مهمی در کنترل فرآیند دارند اما اهداف آن‌ها متفاوت است.

DCS برای کنترل پیوسته و بهینه‌سازی عملکرد فرآیند استفاده می‌شود، در حالی که ESD برای ایمنی اضطراری و توقف سریع سیستم در شرایط خطرناک طراحی شده است.
DCS فرآیند را کنترل می‌کند، ولی ESD از آسیب به تجهیزات و انسان‌ها جلوگیری می‌کند.

در بسیاری از واحدهای صنعتی، هر دو سیستم با یکدیگر در ارتباط هستند. به این صورت که DCS داده‌ها را برای پایش فرآیند استفاده می‌کند و در صورت بروز وضعیت بحرانی، سیگنالی به ESD می‌فرستد تا عملیات ایمنی فعال شود.

سیستم ESD در نفت و گاز

در صنعت نفت و گاز، سیستم کنترل ESD یکی از مهم‌ترین ابزارهای ایمنی است. این سیستم وظیفه دارد هنگام بروز خطر، واحدهای حساس مانند پمپ‌ها، کمپرسورها و خطوط انتقال را خاموش یا ایزوله کند.

برای مثال، در صورت نشت گاز از یک خط انتقال، سیستم ESD بلافاصله شیرهای برقی را می‌بندد و سیگنال قطع به اتاق کنترل ارسال می‌کند. این عملکرد سریع از انفجارهای احتمالی جلوگیری کرده و جان کارکنان را حفظ می‌کند.

در پالایشگاه‌ها نیز ESD در کنار سیستم‌های تشخیص آتش و گاز (FGS) عمل می‌کند تا فرآیند توقف ایمن به بهترین شکل انجام شود.

نقش ESD در ایمنی فرآیند

نقش اصلی سیستم کنترل ESD تضمین ایمنی فرآیندهای صنعتی است. این سیستم مانند یک “محافظ هوشمند” عمل می‌کند که دائماً وضعیت تجهیزات را پایش کرده و در صورت بروز خطا، واکنش سریع نشان می‌دهد.

ESD با جلوگیری از حوادث فاجعه‌بار مانند انفجار یا نشت مواد خطرناک، از خسارات جانی و مالی سنگین جلوگیری می‌کند.
علاوه بر این، استفاده از سیستم کنترل ESD به افزایش اعتماد اپراتورها و کاهش هزینه‌های بیمه و تعمیرات نیز کمک می‌کند.

سیستم کنترل ESD در پتروشیمی

در واحدهای پتروشیمی، فرآیندها بسیار حساس و خطرناک هستند. در این شرایط، وجود یک سیستم کنترل ESD دقیق و قابل اعتماد حیاتی است.

این سیستم معمولاً به صورت چندمرحله‌ای طراحی می‌شود تا بسته به نوع خطر، بخش‌های مختلفی از واحد را متوقف کند. برای مثال، در صورت افزایش دمای غیرمجاز در راکتور، فقط آن واحد خاموش می‌شود، نه کل سیستم.

در پتروشیمی‌ها، ESD معمولاً با سیستم‌های هشداردهنده صوتی و نوری ترکیب می‌شود تا کارکنان را از وضعیت اضطراری آگاه کند.

نحوه عملکرد سیستم ESD

نحوه کار سیستم کنترل ESD به این صورت است که اطلاعات را از حسگرها (مانند فشار، دما، دود یا گاز) دریافت می‌کند و در صورت تشخیص وضعیت خطرناک، اقدام ایمنی مناسب را انجام می‌دهد.

سیگنال‌ها پس از پردازش در کنترلرهای منطقی ایمن (SIS) به عملگرهایی مانند شیرهای برقی، پمپ‌ها یا مدارهای برق ارسال می‌شوند تا فرآیند متوقف شود.
عملکرد این سیستم معمولاً در کمتر از چند ثانیه انجام می‌گیرد تا از گسترش خطر جلوگیری شود.

تعریف ESD در اتوماسیون صنعتی

در حوزه اتوماسیون صنعتی، ESD مخفف Emergency Shut Down است و به سیستمی اطلاق می‌شود که وظیفه توقف ایمن تجهیزات در شرایط بحرانی را دارد.

سیستم کنترل ESD معمولاً با کنترلرهای ایمنی (Safety PLC) طراحی می‌شود تا از خطای انسانی جلوگیری شود. این کنترلرها دارای دو یا چند مسیر کنترلی هستند تا در صورت خرابی یک مسیر، مسیر دیگر عمل کند.

در واقع، تعریف ESD در اتوماسیون صنعتی به معنای طراحی سیستمی است که ایمنی را در اولویت اول قرار می‌دهد.

مثال از سیستم ESD

به عنوان مثال، در یک پالایشگاه گاز، اگر فشار خط لوله از حد مجاز بالاتر برود، حسگر فشار سیگنالی به سیستم کنترل ESD ارسال می‌کند. کنترلر بلافاصله شیرهای ورودی و خروجی را می‌بندد، برق پمپ‌ها را قطع می‌کند و آژیر هشدار را فعال می‌سازد.

در این حالت، کل فرآیند در حالت ایمن متوقف می‌شود تا تیم فنی بتواند علت خطا را بررسی کند. این نمونه نشان می‌دهد که سیستم کنترل ESD چگونه می‌تواند از وقوع فاجعه جلوگیری کند.
