معرفی تابلو برق فشار قوی و اجزای آن

تابلو برق فشار قوی یکی از مهم‌ترین بخش‌های سیستم‌های قدرت در شبکه‌های انتقال و توزیع برق است که نقش کلیدی در کنترل، حفاظت و هدایت انرژی الکتریکی در ولتاژهای بالا ایفا می‌کند. در این مقاله به معرفی کامل تابلو برق فشار قوی، اجزای تشکیل‌دهنده، انواع آن و کاربردهایش در صنعت برق می‌پردازیم.

با گسترش روزافزون شبکه‌های قدرت و افزایش تقاضای مصرف انرژی در صنایع، اهمیت تابلوهای برق فشار قوی بیش از پیش آشکار شده است. این تابلوها که به‌عنوان نقطه اتصال تجهیزات ولتاژ بالا شناخته می‌شوند، نقش بسیار مهمی در پایداری، حفاظت و کنترل انرژی الکتریکی دارند. آشنایی با اجزا، عملکرد و انواع این تابلوها برای مهندسان برق، پیمانکاران و بهره‌برداران صنعتی بسیار ضروری است.

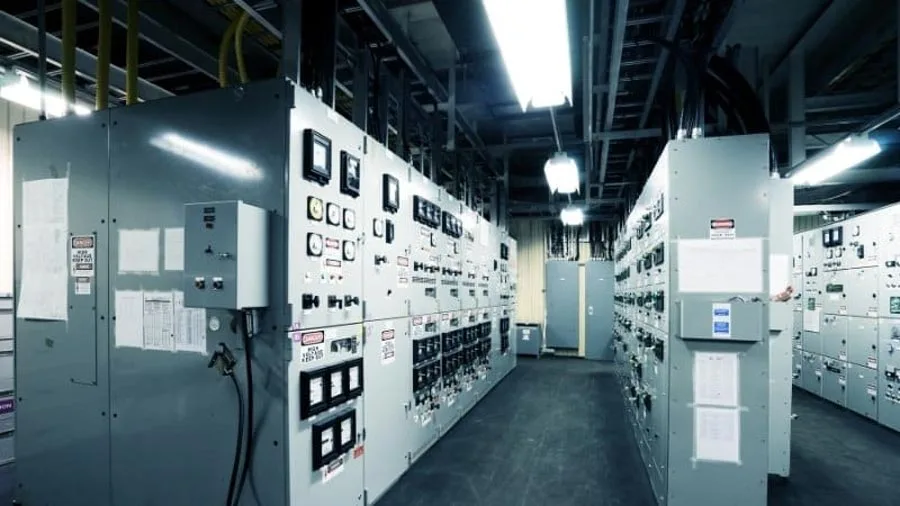

تابلو برق فشار قوی چیست؟

تابلو برق فشار قوی یا HV Switchgear مجموعه‌ای از تجهیزات و قطعات الکتریکی است که برای کنترل و حفاظت از خطوط و تجهیزات برق با ولتاژ بالا (معمولاً بالاتر از 36 کیلوولت) طراحی شده‌اند. این تابلوها معمولاً در پست‌های برق، نیروگاه‌ها، و مراکز صنعتی بزرگ مورد استفاده قرار می‌گیرند و وظیفه قطع و وصل جریان در شرایط عادی و اضطراری را بر عهده دارند.

اجزا و تجهیزات اصلی تابلو برق فشار قوی

تابلو برق فشار قوی شامل مجموعه‌ای از تجهیزات پیشرفته است که عبارت‌اند از:

• کلیدهای قدرت (Circuit Breaker): برای قطع و وصل جریان تحت بار و در شرایط خطا
• رله‌های حفاظتی: تشخیص خطا و ارسال فرمان قطع
• ترانس‌های جریان و ولتاژ (CT و PT): اندازه‌گیری و ارسال داده به سیستم کنترل
• لامپ‌ها و نشانگرهای وضعیت: مانیتورینگ عملکرد تابلو
• باس‌بار (Busbar): انتقال جریان بین بخش‌های مختلف
• مکانیزم‌های قطع‌و‌وصل دستی یا اتوماتیک
  تمامی این تجهیزات در محفظه‌هایی عایق‌بندی‌شده نصب می‌شوند تا ایمنی عملکرد و حفاظت تجهیزات تضمین گردد.

انواع تابلو برق فشار قوی

تابلو برق فشار قوی در اشکال و تکنولوژی‌های مختلفی تولید می‌شود، از جمله:

• تابلو GIS (Gas Insulated Switchgear): یکی از پیشرفته‌ترین انواع تابلوهای قدرت است که از گاز SF6 به عنوان عایق استفاده می‌کند. این نوع تابلوها به دلیل طراحی فشرده و ایمنی بالا، گزینه‌ای ایده‌آل برای فضاهای محدود شهری، متروها و نیروگاه‌های هسته‌ای محسوب می‌شوند. تابلوهای GIS در برابر شرایط محیطی نامساعد مانند رطوبت و آلودگی بسیار مقاوم بوده و طول عمر بالایی دارند. در پروژه‌هایی که فضای نصب محدود است یا پایداری عملکرد بسیار حیاتی است، تابلو GIS بهترین انتخاب به شمار می‌رود.
• تابلو AIS (Air Insulated Switchgear):  از هوا به عنوان محیط عایق بین تجهیزات استفاده می‌کند و رایج‌ترین نوع تابلو در پست‌های برق فضای باز است. این تابلوها به دلیل ساختار ساده، هزینه پایین‌تر و سهولت تعمیرات، در بسیاری از زیرساخت‌های برق کشور مورد استفاده قرار می‌گیرند. تابلو AIS به فضای بیشتری نسبت به GIS نیاز دارد اما برای مناطق کم‌تراکم و پست‌های توزیع بین‌شهری یک گزینه اقتصادی و قابل اعتماد است.
• تابلوهای ماژولار و کمپکت: با طراحی فشرده، مدولار و قابل توسعه، گزینه‌ای مناسب برای پروژه‌هایی با محدودیت فضا یا نیاز به توسعه تدریجی هستند. این تابلوها با قابلیت تعویض یا افزودن ماژول‌ها، انعطاف‌پذیری بالایی در طراحی سیستم‌های قدرت فراهم می‌کنند. تابلوهای ماژولار معمولاً در ساختمان‌های بزرگ، مراکز صنعتی و ایستگاه‌های توزیع پیشرفته استفاده می‌شوند و با بهره‌گیری از فناوری روز، سطح بالایی از ایمنی و کنترل را ارائه می‌دهند.
• تابلوهای ایزوله‌شده با روغن: در برخی کاربردهای خاص مانند ترانسفورماتورهای روغنی یا محیط‌های صنعتی خاص، از تابلو برق فشار قوی ایزوله‌شده با روغن استفاده می‌شود. در این تابلوها از روغن به عنوان محیط عایق و خنک‌کننده بهره گرفته می‌شود که باعث افزایش مقاومت در برابر حرارت و افزایش ایمنی عملکرد می‌گردد. گرچه این نوع تابلوها نسبت به GIS یا AIS کاربرد کمتری دارند، اما در پروژه‌هایی با الزامات حرارتی یا محیطی خاص می‌توانند گزینه‌ای مناسب باشند.
  هر نوع از این تابلوها بسته به محیط نصب، نوع بار و شرایط بهره‌برداری انتخاب می‌شود.

کاربردها و نحوه عملکرد تابلو برق فشار قوی

تابلو برق فشار قوی در پروژه‌های نیروگاهی، خطوط انتقال، پالایشگاه‌ها، صنایع سنگین و مراکز داده استفاده می‌شود. عملکرد اصلی آن‌ها شامل موارد زیر است:

• کنترل جریان برق در خطوط ولتاژ بالا
• قطع سریع مدار در شرایط خطا
• اندازه‌گیری پارامترهای الکتریکی
• ایجاد ایزولاسیون مطمئن برای انجام تعمیرات
  نحوه عملکرد این تابلوها به گونه‌ای طراحی شده که پایداری سیستم قدرت در شرایط بحرانی حفظ شود.

سوالات متداول

تابلو برق HV چیست؟

تابلو برق HV (High Voltage) یا فشار قوی، مجموعه‌ای از تجهیزات کنترلی و حفاظتی برای ولتاژهای بالا است. این تابلوها در سطوح ولتاژی بالاتر از 36 کیلوولت به کار می‌روند و معمولاً در شبکه‌های انتقال یا پست‌های برق به‌عنوان نقطه کنترل، حفاظت و مانیتورینگ جریان برق عمل می‌کنند. طراحی آن‌ها باید با استانداردهای ایمنی و دوام بسیار بالا همراه باشد.

تفاوت تابلو برق فشار قوی و متوسط در چیست؟

تفاوت اصلی بین این دو در سطح ولتاژ آن‌هاست. تابلو برق فشار متوسط برای ولتاژهای بین 1 تا 36 کیلوولت طراحی شده است، در حالی‌که تابلو برق فشار قوی معمولاً برای ولتاژهای بالاتر از 36 کیلوولت استفاده می‌شود. تجهیزات فشار قوی نیازمند طراحی‌های مقاوم‌تر، سیستم‌های عایق‌بندی پیشرفته‌تر (مانند GIS)، و سیستم‌های حفاظتی دقیق‌تر هستند.

رله‌های حفاظتی در تابلو برق فشار قوی چه وظیفه‌ای دارند؟

رله‌های حفاظتی مغز متفکر سیستم حفاظتی تابلو برق فشار قوی محسوب می‌شوند. این رله‌ها جریان، ولتاژ، فرکانس و سایر پارامترها را پیوسته مانیتور کرده و در صورت شناسایی هرگونه خطای الکتریکی (مانند اتصال کوتاه یا افزایش جریان)، فرمان قطع فوری مدار را به کلید قدرت صادر می‌کنند تا از آسیب‌دیدگی تجهیزات جلوگیری شود.

چرا نگهداری تابلو برق فشار قوی مهم است؟

نگهداری منظم و اصولی تابلو برق فشار قوی تضمین‌کننده عملکرد ایمن و بدون اختلال سیستم قدرت است. غفلت در نگهداری می‌تواند منجر به خاموشی گسترده، آسیب‌های مالی، و حتی خطرات جانی شود. بازرسی دوره‌ای، تست تجهیزات حفاظتی، بررسی اتصالات و کالیبراسیون ابزار دقیق از اقدامات ضروری در این زمینه هستند.

نتیجه‌گیری

تابلو برق فشار قوی به عنوان یکی از اصلی‌ترین اجزای شبکه‌های برق قدرت، نقش حیاتی در حفاظت، کنترل و پایداری سیستم دارد. شناخت دقیق اجزا، انواع، کاربردها و نگهداری صحیح این تابلوها برای تمامی فعالان حوزه برق صنعتی ضروری است. برندها و شرکت‌های معتبر داخلی و خارجی در این زمینه محصولات متنوعی عرضه کرده‌اند، اما انتخاب صحیح باید بر اساس نیاز واقعی پروژه و شرایط بهره‌برداری انجام شود.
